35KV管型母线槽的设计与布局

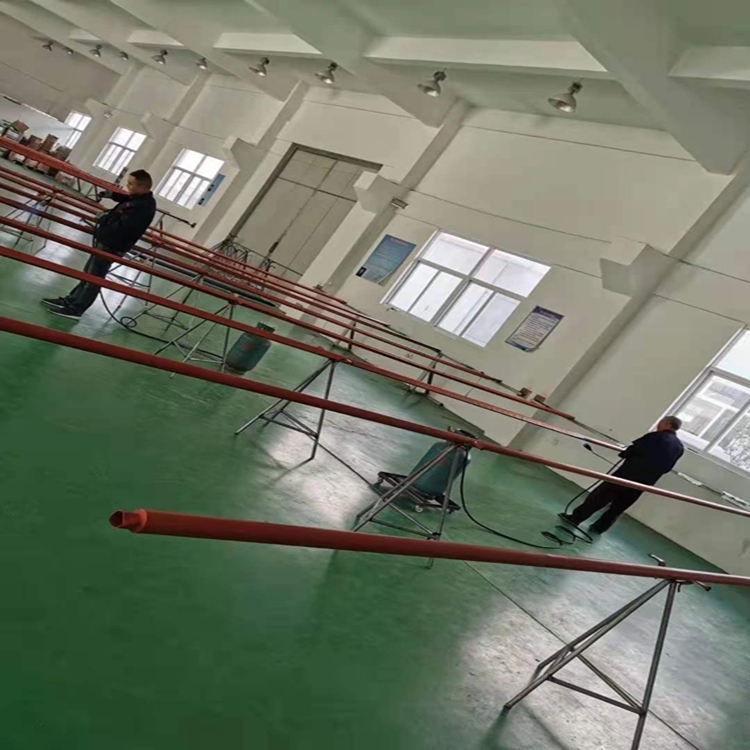

35KV管型母线槽是一种封闭式电力传输装置，由导体、绝缘层和金属管外壳组成，主要用于大电流输配电系统。

1、管型母线一般全是具备绝缘特性管形线缆。

2、电导体:无氧铜管(棒:电流量小于630安)、纯铝合金管和铝合金管。

3、全绝缘屏蔽掉管型母线选用圆柱型电力电容器构造。电导体和绝缘护线套中间设立均压电容器屏蔽掉层和主绝缘层。表层是与接地网相接的金属材料屏蔽掉接地质构造，各层的总数应由卖家依据工作电压等价和各企业的设计方案测算并融合成功案例明确。屏蔽掉层的设定标准:使管型母线各模块的静电场匀称，无应力，非常是端部，以降低顶端沿表层的充放电，针对挤压成型绝缘管母线，仅有内半导电性层、主绝缘层和外半导电性层。外界半导体材料层涂有金属材料屏蔽掉接地质构造。

4、依据不一样的绝缘方法，均压电容器屏蔽掉层能够选用不一样的半导体器件，比如，锻造固态绝缘母线应用半导体材料纸。包囊型选用铝铂。

5、金属材料屏蔽掉接地质构造由薄厚不小于0.05mm的铜泊半压层而成，或是能够在半导电性层外包复一层细铜网。

6、一般用以接地装置的母线的原材料是由铜心线做成的，在接地址务必开展合理的结构加固。

7、主绝缘原材料能够是三元乙丙橡胶、交联聚乙烯、环氧树脂胶或聚四氟乙烯的定项膜。

35KV管型母线槽应当符合以下规范、标准：

GB 156—1993 标准电压

GB 311.1—1997 高压输变电设备的绝缘配合

GB/T 762—1996 标准电流

GB/T 763—1990 交流高压电器在长期工作时的发热

GB/T 2706—1989 交流高压电器动热稳定试验方法

GB 4208—1993 外壳防护等级（IP代码）

GB/T 5231—1985 加工铜—化学成分和产品形状

GB/T 11021—1989 电气绝缘的耐热性评定和分级

GB/T 16927.1—1997 高电压试验技术第一部分：一般试验要求

GB/T 16927.2—1997 高电压试验技术第二部分：测量系统

GB 50150—1991 电气装置安装工程电气设备交接试验标准

GB 50260—1996 电力设施抗震设计规范

管型母线应足够坚固，以支撑其自身重量，以及机械振动和可能的地震产生的力，以及户外暴露累积的降水。此外，需要考虑欧姆加热引起的温度变化和环境温度变化引起的热膨胀和大电流引起的磁力。为了解决这些问题，人们开发了柔性母线，通常是薄导体层的三明治。这些需要结构框架或机柜进行安装。

配电板将电源划分为一个位置的独立电路。管型母线为带保护盖的长母线。它们允许新电路沿着母线槽的路线分支，而不是在一个位置从主电源分支。
